SATA SSD, M.2 и NVMe: разница между форм-факторами и протоколами передачи данных

Сегодня данные являются золотом цифровой эпохи. Работать с ними — значит строить эффективные, быстрые инфраструктуры, отличающиеся надёжностью. Хранение информации — это не просто часть IT-ландшафта, а ключевая составляющая любой системы. Но когда речь заходит о выборе SSD-диска, разнообразие форматов и протоколов часто вызывает путаницу.

Чем SATA отличается от NVMe? Почему M.2 не всегда быстрее? Как избежать ошибки при апгрейде оборудования? Давайте разберемся.

SSD: что внутри?

SSD (Solid State Drive) — это устройство, которое хранит информацию с помощью полупроводниковой памяти. В основе SSD лежит NAND-память (тип флэш-памяти, которая хранит данные даже без питания и используется для долговременного хранения), которая бывает трёх типов:

• SLC (Single Level Cell): хранит один бит данных в ячейке. Этот тип памяти отличается высокой скоростью и надёжностью, что делает его популярным в корпоративных решениях. Однако SSD, построенные исключительно на SLC-чипах, сейчас встречаются редко, так как они имеют высокую стоимость и меньший объём из-за необходимости использования большего числа чипов. Вместо этого современные накопители используют SLC-кэш, который имитирует работу SLC, обеспечивая высокую скорость записи для часто используемых данных, тогда как основной объём памяти представлен TLC или QLC.
• TLC (Triple Level Cell): хранит три бита на ячейку, медленнее и менее долговечна, но дешевле. Подходит для массового рынка.
• QLC (Quad Level Cell): еще дешевле, хранит четыре бита, но с более низкими показателями долговечности и производительности.

Для управления данными используется контроллер. Он отвечает за распределение записи, кеширование и работу с исправлением ошибок (ECC). На качество контроллера влияют такие параметры, как поддержка современных алгоритмов исправления ошибок, эффективность управления кешем и уровень оптимизации работы с NAND-памятью.

Чем более современный и производительный контроллер, тем быстрее работает накопитель. При выборе стоит обращать внимание на такие характеристики, как поддерживаемые протоколы (например, NVMe для PCIe SSD), наличие встроенной DRAM или HMB (Host Memory Buffer) и заявленные скорости чтения/записи.

Технология укладки NAND-памяти

3D NAND — это метод укладки ячеек памяти в несколько слоёв, что увеличивает плотность данных, снижает стоимость и улучшает производительность. Сейчас большинство SSD используют 3D NAND благодаря её преимуществам:

• Увеличение ёмкости накопителей без роста их физического размера.
• Снижение стоимости производства.
• Повышение долговечности за счёт равномерного распределения нагрузки на ячейки.

Кэширование и многослойные архитектуры. На практике SSD редко используют только один вид NAND-памяти. Для достижения высокой скорости записи почти все современные накопители оснащаются SLC-кэшем, который работает как высокоскоростной буфер для записи данных. Основной объём SSD часто базируется на более дешёвых типах памяти, таких как TLC или QLC. Это сочетание позволяет объединить преимущества скорости SLC и экономичности массовых решений.

Дополнительно, продвинутые SSD оснащаются DRAM-кэшем — отдельной энергозависимой памятью для временного хранения метаданных и ускорения операций чтения/записи. В бюджетных моделях может использоваться технология HMB (Host Memory Buffer), которая резервирует часть оперативной памяти устройства вместо встроенной DRAM.

Хотя почти все современные SSD перешли на 3D NAND, существуют и исключения — например, некоторые специализированные или устаревшие модели могут использовать традиционную (плоскую) NAND.

Разъём, протокол и форм-фактор

Для начала важно понимать, что разъём, протокол передачи данных и форм-фактор — это разные вещи:

• Разъём — физическое соединение накопителя с материнской платой. Примеры: SATA, mSATA, M.2, PCIe, U.2, EDSFF (E1.S, E3.S).
• Протокол — способ взаимодействия накопителя и системы. Примеры: SATA, SAS, NVMe.
• Форм-фактор — размеры и физическая конструкция устройства. Например, 2.5″ (для SATA SSD), 3.5″ (для HDD), 2280 (типоразмер M.2), E3.S (для серверных SSD).

Форм-факторы и разъёмы SSD

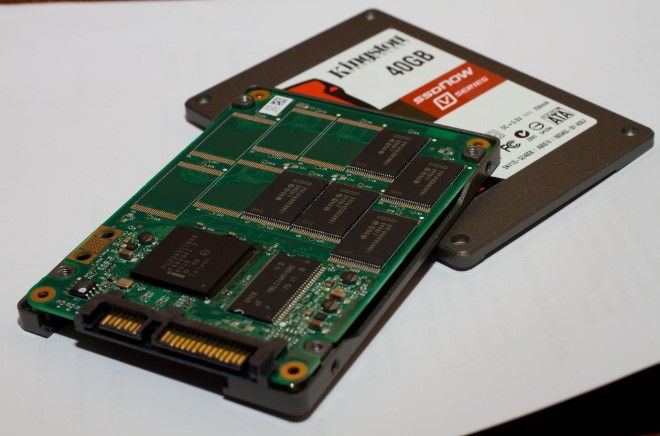

SATA SSD — это накопители в классическом форм-факторе 2.5″. Они популярны благодаря своей доступности, надёжности и совместимости.

Преимущества SATA SSD:

• Простота интеграции в существующую инфраструктуру.
• Энергоэффективность по сравнению с HDD.
• Доступность и низкая стоимость.

Ограничения SATA SSD:

Пропускная способность интерфейса SATA ограничена (максимум около 600 МБ/с), что делает эти накопители менее подходящими для высоконагруженных задач.

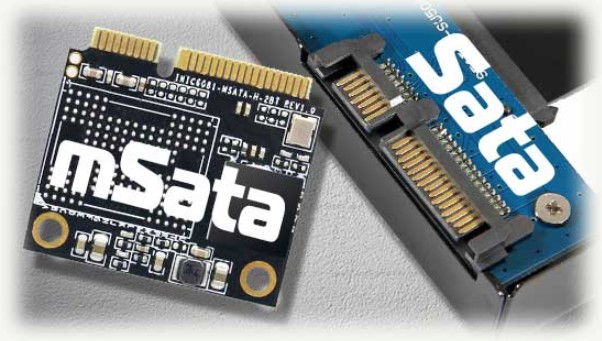

На основе протокола SATA также создавались SSD с разъёмом mSATA (Mini-SATA) — это компактный интерфейс для подключения твердотельных накопителей (SSD), который раньше использовался в устройствах с ограниченным пространством, в частности, ноутбуках. Также позволял создавать миниатюрные и производительные системы, такие как тонкие клиенты или мини-серверы.

Однако скорость передачи данных у них оставалась на уровне SATA (до 600 МБ/с), что ограничивало их производительность в современных задачах. Сегодня стандарт mSATA практически вышел из употребления, уступив место более компактным и гибким решениям, таким как M.2 SSD, которые поддерживают как SATA, так и более быстрый NVMe.

Теперь давайте посмотрим, как M.2 изменил подход к подключению и использованию SSD.

M.2 SSD

M.2 — это форм-фактор, который заменил устаревший mSATA. Накопители M.2 могут подключаться напрямую к материнской плате или устанавливаться  переходники  PCIe. Интересно, что чуть раньше стандарта M.2 появились SSD, предназначенные исключительно для PCIe-слотов, и такие накопители всё ещё применяются в специализированных системах.

Особенности M.2 SSD:

• Компактность: размер M.2 варьируется, стандартные длины — 2230, 2242, 2260, 2280 и 22110. Первая цифра указывает ширину (22 мм), а остальные — длину в миллиметрах. Например, накопитель формата 2280 имеет размеры 22 мм × 80 мм.

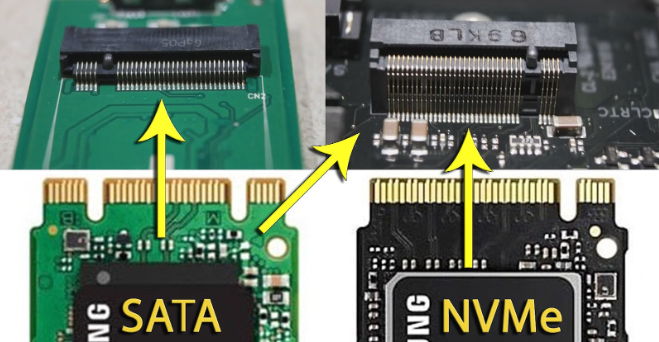

• Разнообразие ключей: разъёмы M.2 бывают с ключами B, M или B+M, которые определяют, с какими интерфейсами совместим накопитель (SATA или NVMe).
  • B-key: поддерживает SATA или PCIe x2.
  • M-key: используется для PCIe x4 (включая NVMe).
  • B+M-key: универсальные накопители, работающие с SATA и PCIe
• Производительность: благодаря поддержке NVMe M.2 SSD может использовать интерфейс PCIe, обеспечивая скорость передачи данных до 7 ГБ/с и выше.
• Энергоэффективность: несмотря на высокую производительность, M.2 накопители потребляют меньше энергии по сравнению с традиционными 2.5″ SSD.

Преимущества M.2 SSD:

• Универсальность: возможность работы с протоколами SATA и NVMe.
• Компактность и лёгкость интеграции даже в ультратонкие устройства.
• Высокая производительность, особенно в вариантах с поддержкой PCIe.

Таким образом, M.2 SSD на сегодняшний день являются наиболее продвинутым и популярным решением, подходящим как для домашних пользователей, так и для корпоративных систем.

Совместимость и эволюция

M.2 стал универсальным стандартом для хранения данных, предоставляя пользователям возможности для гибкого масштабирования и оптимизации производительности устройств.

U.2 и EDSFF: для серверов

U.2 и EDSFF (E3.S) — это форм-факторы, разработанные для серверов и корпоративных систем. Они обеспечивают высокую производительность, масштабируемость и удобство эксплуатации.

• U.2 SSD обычно имеют форм-фактор 2.5″ (как SATA SSD) и предназначены для установки в серверные корзины. Такие корзины могут поддерживать совмещённые интерфейсы SAS, SATA, U.2 и U.3, обеспечивая универсальность в использовании. Внешне разъём U.2 напоминает SAS, что упрощает адаптацию в серверных системах.
• U.3 SSD — это обновление стандарта U.2, поддерживающее несколько протоколов (SAS, SATA, NVMe) в одном устройстве, что делает их универсальным решением для корпоративных систем.

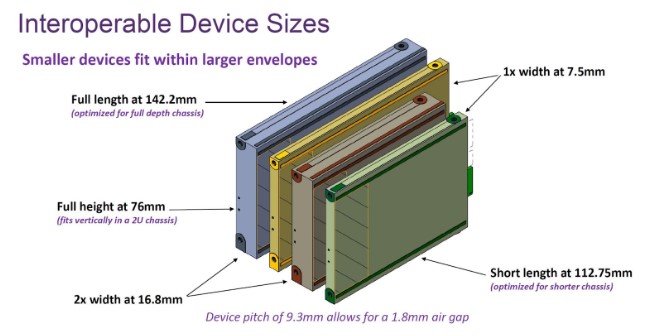

• EDSFF (E3.S) — новый стандарт, оптимизированный для центров обработки данных. Поддерживает NVMe и обеспечивает улучшенную плотность размещения. Форм-фактор E3.S особенно популярен в новых моделях серверов, обеспечивая упрощённое охлаждение и высокую плотность хранения.
• SAS SSD — накопители, которые часто выпускаются в традиционных форм-факторах 2.5″ и 3.5″, обеспечивают надёжность и масштабируемость для серверных систем.

Закончили с разъёмами, перейдём к протоколам.

Сравнение скорости различных разъёмов и протоколов

SATA SSD: проверенная временем технология

SATA (Serial ATA) — это интерфейс по передаче данных, внедрённый впервые в 2000 году как замена устаревшего PATA. На протяжении двух десятилетий SATA остается основным стандартом для подключения накопителей.

Характеристики SATA SSD

Несмотря на развитие более современных технологий, SSD с интерфейсом SATA остаются актуальными благодаря своей доступности, надёжности и универсальной совместимости. Эти устройства находят широкое применение в корпоративной инфраструктуре, где важны оптимальное соотношение цены и производительности, а также совместимость с существующими системами. SATA SSD отлично подходят для хранения данных в офисах, серверных стойках малых компаний и в крупных ЦОДах, где критично экономить на каждом элементе системы.

• Пропускная способность. Интерфейс SATA III обеспечивает скорость передачи данных до 6 Гбит/с (600 МБ/с). Хотя реальные скорости чтения/записи большинства накопителей составляют до 550 МБ/с, для множества корпоративных задач, включая хранение архивов или работу с базами данных, этого более чем достаточно.
• Доступность и масштабируемость. SATA SSD можно легко интегрировать в уже существующую инфраструктуру благодаря их универсальной совместимости. Это делает их удобным решением для модернизации старых серверов или создания хранилищ с минимальными затратами.
• Энергоэффективность. SATA SSD потребляют меньше энергии по сравнению с HDD, что позволяет сократить расходы на энергопитание, особенно в масштабах серверных ферм.

Невзирая на основные достоинства, SATA SSD имеют ограничения, связанные с их скоростью. Это делает их менее подходящими для современных высокопроизводительных систем, где требуются решения нового поколения. Давайте рассмотрим такой переход — с интерфейса SATA на NVMe.

NVMe обеспечивает:

• Быструю передачу данных с минимальными задержками.
• Эффективное управление параллельными задачами благодаря оптимизации под современные многопоточные системы.
• Значительное улучшение производительности, особенно при работе с высоконагруженными системами.

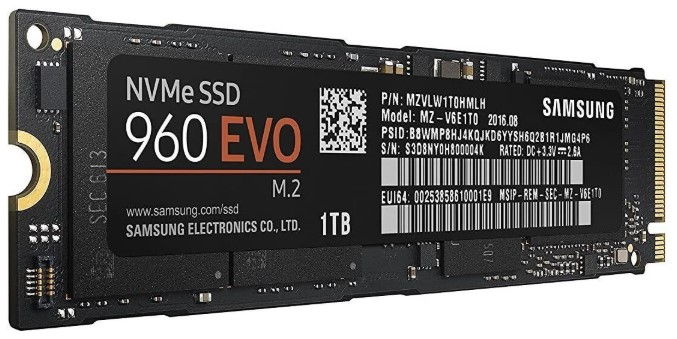

NVMe: протокол нового поколения

NVMe (Non-Volatile Memory Express) — это революционный протокол передачи данных, специально созданный для SSD. Он заменил AHCI (Advanced Host Controller Interface), который имеет оптимизацию для HDD и не способен показать все возможности SSD.

С появлением протокола NVMe мир хранения информации перешел на новый уровень. Это решение было разработано специально для SSD, чтобы устранить ограничения старых технологий. NVMe открывает перед пользователями невероятные возможности по скорости работы, масштабируемости и энергоэффективности, делая его выбором номер один для высоконагруженных систем.

1. Скорость. NVMe поддерживает тысячи параллельных очередей, что позволяет обрабатывать до 64 000 команд одновременно.
2. Эффективность. NVMe минимизирует задержки благодаря прямой связи с процессором через PCIe.
3. Масштабируемость. Протокол легко адаптируется к новым версиям PCIe, обеспечивая рост пропускной способности.

Скорость работы NVMe SSD зависит от интерфейса PCIe:

• PCIe 3.0 x4: до 3.94 ГБ/с.
• PCIe 4.0 x4: до 7.88 ГБ/с.
• PCIe 5.0 x4: до 15.75 ГБ/с.

Эти особенности делают NVMe идеальным выбором для задач с интенсивной нагрузкой на диск. Однако скорость работы NVMe имеет зависимость от интерфейса PCIe, который определяет, как быстро накопитель может производить обмен данными.

Взаимодействие с PCIe?

Скоростные данные NVMe SSD имеют зависимость от версии PCIe и числа линий:

• PCIe 3.0 x4: до 3, 94 ГБ/с,
• PCIe 4.0 x4: до 7, 88 ГБ/с,
• PCIe 5.0 x4: до 15, 75 ГБ/с.

Пример: влияние PCIe на производительность. Если ваш накопитель поддерживает PCIe 4.0, но материнская плата работает только с PCIe 3.0, то скорость диска будет ограничена до 3, 94 ГБ/с.

Понимание работы PCIe помогает лучше ориентироваться в характеристиках оборудования. Теперь перейдем к сравнению SATA и NVMe, чтобы определиться, когда стоит выбирать ту или иную технологию.

NVMe vs SATA: что выбрать?

SATA SSD

Не всегда высокая скорость является критическим фактором при выборе накопителя. В ряде случаев SATA SSD предлагают достаточно производительности, оставаясь более доступным и универсальным решением. Давайте разберёмся, в каких случаях они становятся идеальным решением для инфраструктуры.

1. Замена устаревших HDD в серверах начального уровня или для вспомогательных задач. Например, в почтовых серверах, системах мониторинга или внутренних корпоративных порталах.
2. Хранение файлов с невысокими требованиями к скорости, таких как резервные копии или архивы данных. Это может быть полезно для систем резервного копирования типа Veeam Backup или для хранения журналов и логов операций.
3. Бюджетные серверы, обслуживающие задачи разработки и тестирования, где основное внимание уделяется доступности и объёму, а не скорости доступа.

SATA SSD хорошо подходят для выполнения задач, где надёжность и стоимость важнее ультраскоростной производительности.

NVMe SSD

Отличительной особенностью NVMe накопителей является их производительность. Их главные достоинства раскрываются в задачах, где важны скорость чтения и записи, минимальная задержка и высокая многозадачность. Использование NVMe оправдано в ситуациях, где требуется максимальная эффективность системы, будь то серверные приложения, облачные платформы или гиперконвергентные системы.

• Обработка больших объёмов данных. Анализ данных в реальном времени, обработка массивов информации для искусственного интеллекта или машинного обучения.
• Виртуализация и облачные вычисления. NVMe SSD обеспечивают минимальные задержки и высокую скорость обработки запросов, что важно для виртуальных серверов и баз данных.
• Гиперконвергентные системы. Высокая производительность NVMe делает их идеальным выбором для объединения вычислительных ресурсов, хранения данных и сетевых функций в единую инфраструктуру.

Понимание этих сценариев позволяет произвести оптимальный выбор. Но, подбор SSD зависит не только от задач, но и от ряда практических факторов, которые мы рассмотрим далее.

Преимущества SSD перед HDD

SSD давно стали стандартом в корпоративной инфраструктуре, заменяя традиционные жесткие диски HDD. Их популярность в облачных серверах, ЦОДах и корпоративных системах объясняется ключевыми преимуществами: повышенной скоростью, долговечностью и энергоэффективностью. Однако их достоинства далеко не ограничиваются этими характеристиками. Давайте разберем, почему SSD так востребованы в бизнес-инфраструктуре.

• Высокая производительность для облачных серверов. Задержка доступа у SSD составляет около 0,1 мс, что значительно ускоряет обработку запросов и повышает отзывчивость приложений. Это критически важно для работы баз данных, виртуализации и других облачных сервисов.
• Надежность и устойчивость к нагрузкам. В серверных условиях SSD устойчивы к вибрациям и ударам, а также обеспечивают более высокую отказоустойчивость при высоких рабочих нагрузках, чем HDD. Это снижает риск потери данных и увеличивает время безотказной работы.
• Компактность и энергоэффективность. Форм-факторы M.2 и U.2 и EDSFF (например, E1.S и E3.S), позволяют экономить пространство в серверных стойках, увеличивая плотность вычислительных ресурсов. В частности, EDSFF всё чаще используется в enterprise-решениях благодаря оптимизации для серверных сред и масштабируемости. Низкое энергопотребление SSD помогает сократить расходы на охлаждение и питание в масштабах всего ЦОДа.

Именно эти качества делают SSD неотъемлемой частью современной облачной инфраструктуры и корпоративных серверов. Они позволяют компаниям обеспечивать высокую производительность, надёжность и оптимизировать расходы на эксплуатацию IT-систем.

Таким образом, переход на SSD — это очевидное решение, если вы хотите увеличить функциональность вашей системы и снизить риск аппаратных отказов. Теперь посмотрим, как особенности интерфейсов и форм-факторов определяют их применение.

Недостатки SSD перед HDD

Конечно, SSD — это красиво, быстро и эффективно. Но идеального железа, увы, не существует. Даже у SSD есть свои слабые стороны, которые стоит учитывать при проектировании облачной архитектуры. Давайте разберём, что может заставить задуматься перед переходом на полностью SSD-инфраструктуру.

Стоимость, которая кусается.
SSD, хоть и стали дешевле за последние годы, всё равно значительно дороже HDD при пересчёте на стоимость за гигабайт. Если говорить о больших объёмах данных, например, для архивного хранения или резервных копий, использование SSD может ощутимо ударить по бюджету. Поэтому в некоторых сценариях компании всё ещё отдают предпочтение HDD, сочетая их с SSD для оптимального соотношения цены и производительности.

Спорная надёжность.
Тут всё не так однозначно. С одной стороны, у SSD нет движущихся частей, что делает их устойчивыми к вибрациям и механическим повреждениям. Но вот с точки зрения долговечности, SSD уступают HDD. Жесткие диски обычно выходят из строя предсказуемо, а вот SSD иногда могут перестать работать без предупреждения из-за сбоя контроллера. Так же SSD обладают ограниченным ресурсом перезаписи (этот показатель по крайней мере прогнозируемый). Да, современные модели, особенно enterprise-класса уже сильно шагнули вперёд по надёжности, но риск всё равно остаётся.

Проблема хранения без питания.
Если SSD долго лежит обесточенным, данные на нём могут деградировать. Причём срок, за который это происходит, зависит от температуры хранения: чем теплее, тем быстрее SSD теряет заряд. В условиях облачной инфраструктуры это может быть критическим фактором, если вы планируете использовать их для длительного хранения резервных копий, которые редко запрашиваются. HDD в таких сценариях чувствуют себя куда увереннее.

Практические советы по выбору SSD

1. Проверяйте спецификации материнской платы.
   Убедитесь, что ваш слот M.2 поддерживает нужный интерфейс (SATA или PCIe).
2. Обратите внимание на объем памяти.
   NVMe-диски чаще всего встречаются с объемом от 500 ГБ и выше, тогда как бюджетные SATA SSD можно выбрать начиная с 128 ГБ.
3. Оцените рабочие нагрузки.
   Если ваша работа связана с многозадачностью, большими файлами или серверными приложениями, NVMe станет оправданным вложением.
4. Учтите износ памяти (TBW).
   Total Bytes Written — показатель, который определяет, сколько данных можно записать на диск до его выхода из строя. Чем выше TBW, тем дольше прослужит накопитель.
5. Выбирайте подходящий SSD для серверов.
   Для серверных задач важно правильно подобрать SSD в зависимости от характера нагрузки и ценности данных:
   • Десктопные SSD (например, Samsung EVO) отлично подойдут для кэширования или других второстепенных задач, где высокая скорость важнее долговечности. Их можно менять раз в год или по мере необходимости.
   • SSD Pro-серии (например, Samsung Pro) обеспечивают больший ресурс записи (TBW) и подойдут для интенсивных задач среднего уровня. Это хороший выбор для небольших серверов или критичных рабочих станций.
   • Enterprise SSD (SAS, U.2, EDSFF) — оптимальны для работы с «живыми» данными, где важны надежность, скорость и минимальный риск потери данных. Они стоят дороже, но рассчитаны на долгосрочные нагрузки.

Если сомневаетесь, что выбрать, обратитесь к нашим менеджерам — они помогут подобрать решение под ваши задачи.

1. Сравнивайте решения для корпоративной инфраструктуры.
   Если речь идёт о сложных серверных задачах, рассмотрите варианты SAS SSD, U.2 или EDSFF — они обеспечивают высочайшую надежность и производительность.

Итак, при выборе SSD главное — учитывать баланс между задачами, бюджетом и характеристиками оборудования. Если вы модернизируете старую систему или работаете с базовыми приложениями, SATA SSD будет оптимальным выбором. Для высокопроизводительных задач, где важна скорость, лучше сразу выбирать NVMe-диски с поддержкой современных интерфейсов PCIe.

Для серверов выбор зависит от нагрузки и ценности данных: для кэша подойдут быстрые десктопные SSD, для критичных данных — профессиональные или энтерпрайз-решения. Не забывайте: грамотный выбор SSD может значительно увеличить производительность вашей системы и устранить потенциальные ограничения.

Выводы

Сегодня SSD — это основа любой инфраструктуры. Выбор между SATA, M.2 и NVMe зависит от множества факторов:

• SATA SSD: доступное и совместимое решение для большинства задач.
• M.2 SATA: компактный формат для серверов и специализированного оборудования.
• M.2 NVMe: лидер по скорости для высокопроизводительных систем.
• U.2 и EDSFF: корпоративные решения для ЦОДов и серверных систем.

Если ваша цель — максимальная производительность, выбирайте NVMe с поддержкой PCIe 4.0 и выше. Но если важно сбалансировать бюджет и производительность, SATA SSD по-прежнему остаются хорошим вариантом. Для корпоративных задач внимательно изучайте спецификации SAS, U.2 и форм-факторы EDSFF, чтобы выбрать оптимальное решение для серверной инфраструктуры.
